Steuerung und Regelung



Die wohl komplexeste Einheit im Blockheizkraftwerkes ist die Steuerung.

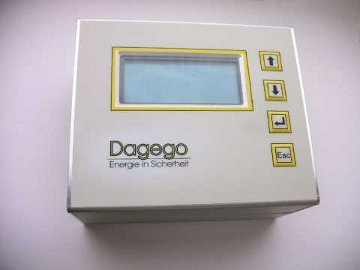

Bild der BHKW Regelung
Grundgerät BR08





Sie beinhaltet alle gängigen Verfahren zum Steuern und Regeln eines BHKWs. Neben den modulierenden Netzparallelbetrieb bewältigt sie ebenso den Inselbetrieb (Notstrombetrieb).

Die Steuerung entbindet sie von allen Sorgen, die sie im Bezug auf die Steuer und Regelseite haben. Sie wird auf wirklich einfachster Weise mit den übrigen elektrischen Komponenten verdrahtet. Danach sind alle anfallenden Arbeiten zur Aufrechterhaltung des BHKW Betriebes erledigt.

Die Einspeisung ins Netz erfolgt stufenlos. Das ergibt eine Wärmeabgabe speziell nach ihren Bedürfnissen. Im Notfall (Netzausfall) wird das BHKW im Inselbetrieb gefahren. Dabei greifen sie auf eine extrem schnelle und sauber arbeitende Regelung zurück, die sie mit manchen Features überraschen wird.


BHKW - Nutzungsarten Schutz gegen Stromausfall





Spezifikation Netzparallelbetrieb:



  1. Für Asynchrongeneratoren bis 18,5KW darüber mit Zubehör.
  2. Simples elektrisches Verdrahten der gesamten Anlage. Keine einzige Querverbindung!
  3. Im Display sind alle wichtigen Betriebsparameter der Regelung auf einen Blick zu sehen.

    Bild des Displays der BHKW Regelung im Einsatz
    Bild einer typischen Anzeige während des Netzparallelbetriebes.


    1. Aktuelle Spannung: 236V
    2. Aktuelle Frequenz: 50,0Hz
    3. Aktuelle Drehzahl: 1544 Umdrehungen pro Minute
    4. Eingestellte Wunschleistung: 65%
    5. Die beiden Pfeile geben an, das der Stellmotor den Gashebel in Richtung mehr Gas betätigt.
    6. Keine Warnmeldung.
    7. Aktuelle Stromaufnahme des Stellmotors 115mA
    8. Aktuelle Laufzeit seit dem Start: 16 Minuten
    9. Aktuelle Spannung der Starterbatterie: 13,9V

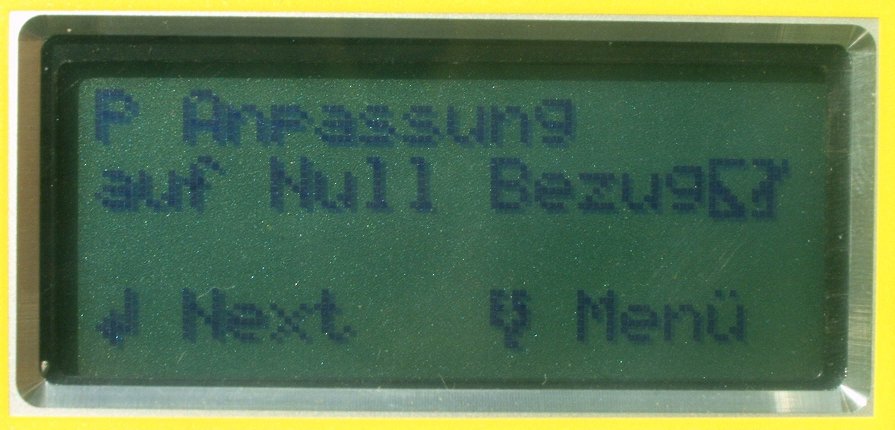

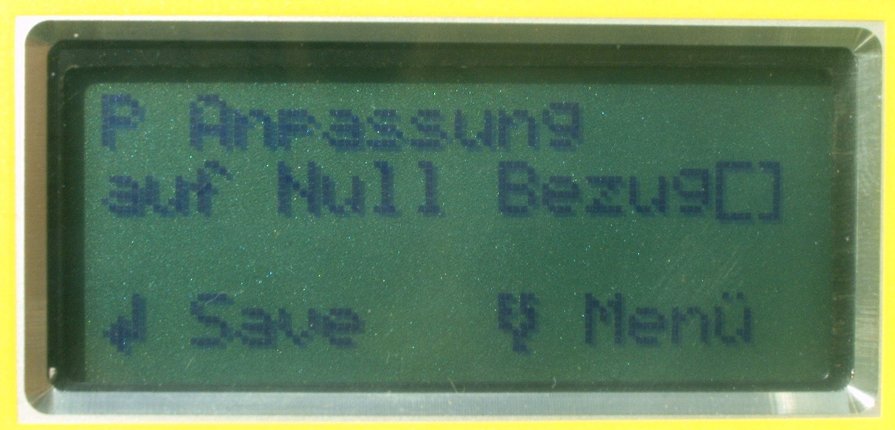

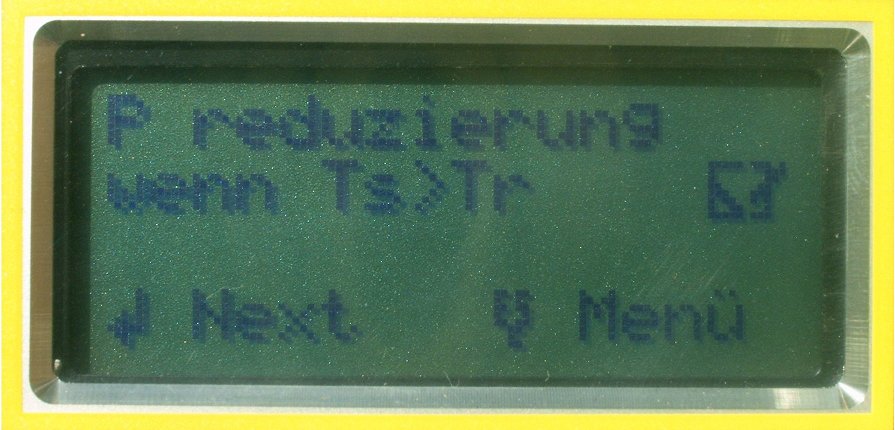

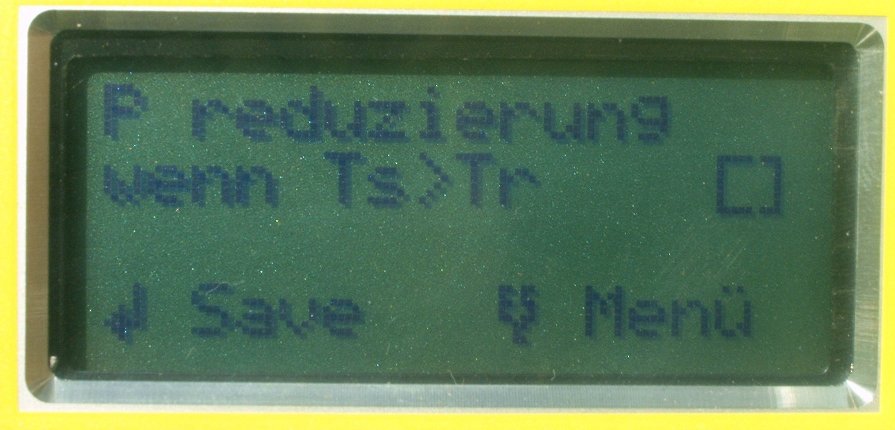

  4. Komfortable Bedienung. Unterstützung durch Texthilfe . Handy ähnliche Menüführung. Schutz gegen Fehlbedienung
  5. Modulierender Betrieb: Stufenlose Einstellung der erzeugten Energie (Wärmeabgabe).

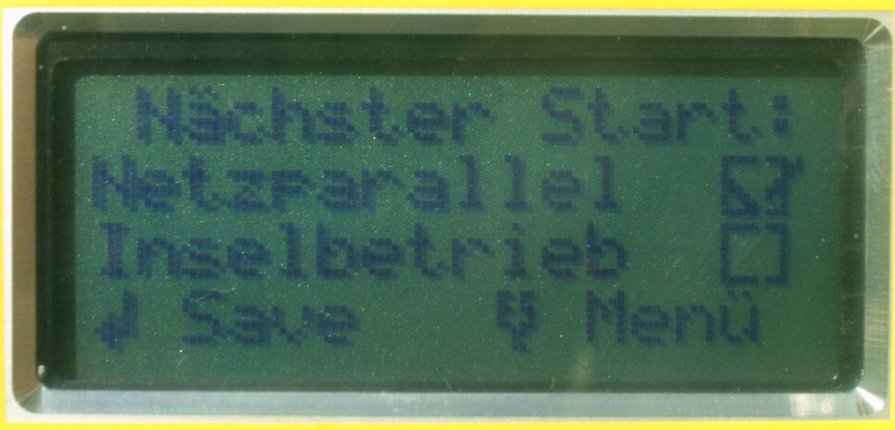

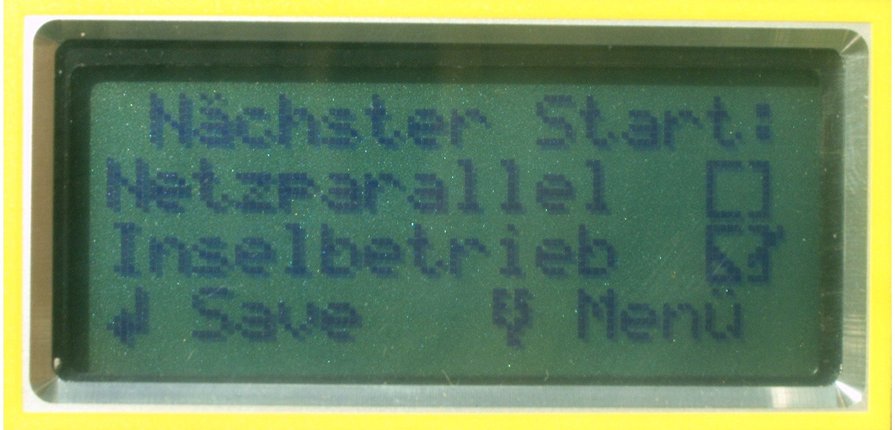

  6. Auswahl der Betriebsart Netzparallel oder Insel (Notstrombetrieb) komfortabel über Tastatur.
  7. Sensortest vor dem Start. Im Fehlerfall Starthinderung und Alarmsignal.
  8. Automatik Start mit Anlasser oder Generator.
  9. Stopp-Betrieb für Motoren ohne Stoppmagnet. Anfahrhilfe durch Autopositionierung der Einspritzpumpe.
  10. Kein Schützbrand durch sanftes Netzaufschalten und Netzfreischalten.
  11. Start in Abhängigkeit einer frei wählbaren Temperatur oder digital. Alles ist möglich.
  12. Analoge Temperaturüberwachung des Speichers. z.B. 65°C
  13. Fünf Sensor-Motorüberwachung.
    1. Öldruck
    2. Ölstand
    3. Elektronische Wasserstandsmessung. (Kein mechan. Schalter)
    4. Analoge Temperaturüberwachung des Motors. z.B. 78°C Motorteperatur
    5. Drehzahlüberwachung des Motors.
  14. Im Fehlerfall beschleunigtes Runterfahren und Alarm.
  15. Dokumentation der Fehler im Klartext. Auch Mehrfachfehler werden dokumentiert.
  16. Erst nach Quittierung der Fehler ist ein Neustart möglich.
  17. Wichtig für Pflanzenölbetrieb. Zwei Tank System wird unterstützt.
  18. Vorglühzeit und Nachglühzeit individuell einstellbar.
  19. Wichtig für Pflanzenölbetrieb. Nachglühfähige Glühkerzen werden unterstützt.
  20. Betriebsstundenzähler.
  21. Frei programmierbare Wartungsintervalle von 50-5000h. Nach Ablauf erfolgt eine Meldung im Display.
  22. Neustart erst nach Quittierung oder Verlängerung des Wartungsintervalls möglich.
  23. Mögliches Übersetzungsverhältnis programmierbar.
  24. Diagnosetool.
  25. Gut ablesbares und beleuchtetes Display.
  26. Einstellungen können im laufenden Betrieb durchgeführt werden. Es ist kein lästiges Ein,- und Ausschalten nötig um die Parameter zu ändern.
  27. Pumpennachlauf nach Übertemperatur
  28. Modernste Prozessortechnologie, daher Upgradfähig.





Spezifikation Inselbetrieb:



  1. Alle oben genannten Optionen soweit plausibel.
  2. Für Asynchronngeneratoren bis 18,5KW darüber mit Zubehör.
  3. Frei konfigurierbarer Boosterbetrieb.
  4. Plug and Play fähig. Alle Regelparameter sind voreingestellt und brauchen lediglich optimiert werden.





Schaltschrank



Bild Schaltschrank montiert Die Regelung wird im Schaltschrank aufgebaut ausgeliefert.
