Schläuche

Blockheizkraftwerke werden schwingungsgedämpft aufgebaut. Daraus folgt, das die Übergänge zur Zentralheizung und zum Abgasrohr flexibel ausgeführt sein müssen. Die dafür benötigten Schläuche müssen langfristig für Vibrationen und Betriebstemperaturen ausgelegt sein.

Heißwasserschlauch

Spezifikation:

Farbe: schwarz
Temperaturbereich: -40°C bis ca.120°C
Betriebsdruck bis 38mm: 4 bar / 20 °C
Betriebsdruck bis 80mm: 3 bar / 20 °C

Lieferung:

In der Regel werden 2 Schläuche mit unterschiedlichen Durchmesser benötigt. Um den richtigen Schlauch zu bekommen, messen sie bitte den Außendurchmesser in mm, am Kühlwasseranschluß des Motors. Suchen sie dann den entsprechenden Schlauch, aus der Tabelle ID(mm) aus. Die Schläuche sind so ausgesucht, das sie mit Kupferrohren aus dem Heizungsbau zusammenpassen.

Artikel Nr.	ID(mm)	AD(mm)	für CU Rohr (mm)
21040	15	22	15
21044	22	29	22
21046	28	36	28
21048	30	38	30
21050	35	44	35
21054	42	52	42

Andere Längen oder Durchmesser auf Anfrage.

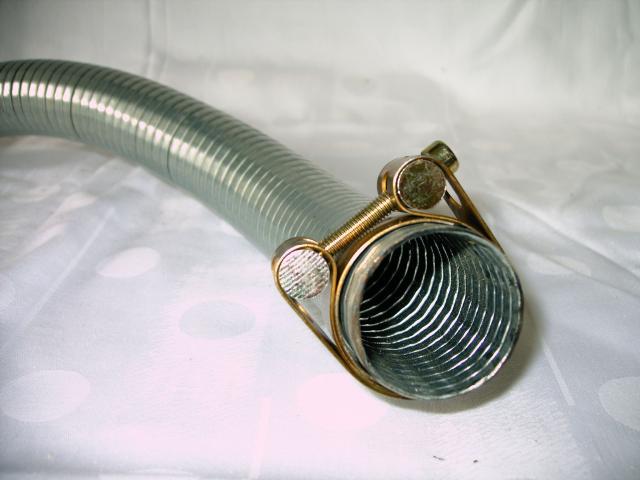

Abgas Metall Schlauch

Spezifikation:

Gewickelter Schlauch aus verzinkten Stahlband (auch in Edelstahl lieferbar). Metalisch dichtend. Temperaturbeständig bis 400°C. Stark beanspruchbar. Hohe Flexibilität bei Aufnahme von Bewegungen in x, y und z-Richtung

Lieferung:

Wir liefern den Schlauch mit einer Länge von 1 m. In der Regel benötigen sie nur ein Stück. Um den richtigen Schlauch zu erhalten, messen sie bitte den Außendurchmesser in mm, des Abgasrohres am Motor. Suchen sie dann den entsprechenden Schlauch, aus der Tabelle ID(mm) aus.
Vergessen sie nicht die richtige Hochlastschelle mit zu bestellen.

Artikel Nr.	ID(mm)	AD(mm)	Biegeradius +10%
21001	25	28	140
21002	30	33,5	163
21003	32	35,5	165
21004	35	38,5	173
21005	40	43,5	182
21006	45	48,5	192
21007	50	54	205
21008	55	59	225
21009	60	64	234
21010	65	69	254
21011	70	74	273
21012	75	79	293
21013	80	84	312

Andere Längen oder Durchmesser auf Anfrage.

Abgas PTFE Schlauch

Spezifikation:

Gewellter Schlauch aus PTFE (Polytetrafluorethylen). Auch mit Edelstahldrahtumflechtung lieferbar. Mittelwandig. Temperaturbeständig von -55°C bis 205°C.

Lieferung:

Wir liefern den Schlauch mit einer Länge von 1m. In der Regel benötigen sie nur ein Stück. Um den richtigen Schlauch zu erhalten, messen sie bitte den Ausendurchmesser in mm, des Abgasrohres am Motor. Suchen sie dann den entsprechenden Schlauch, aus der Tabelle ID(mm) aus.
Vergessen sie nicht die richtige Hochlastschelle mit zu bestellen.

ID(mm) Anschluß	ID(mm) min	ID(mm) max	Wandstärke (mm)	Biegeradius (mm)
25	24,5	25,5	1,10	85
32	31,5	32,5	1,15	100
40	36,5	37,5	1,45	120
50	49,5	50,5	1,50	165
65	62,5	63,5	1,60	230
80	73,5	74,5	1,60	260

Andere Längen oder Durchmesser auf Anfrage.

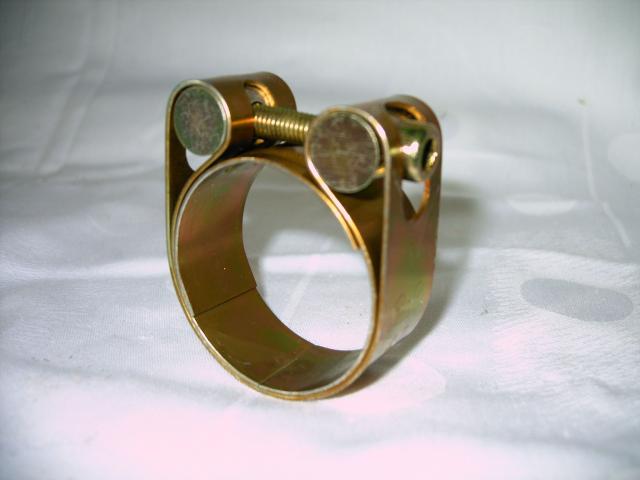

Hochlastschelle

Für die Schläuche aus Stahlband und PTFE benötigen sie noch eine Schelle, die zupacken kann.

Artikel Nr.	für Abgas-Metall-Schlauch AD (mm)
21081	28
21082	33,5
21083	35,5
21084	38,5
21085	43,5
21086	48,5
21087	54
21088	59
21089	64
21090	69
21092	74/79
21093	84
