BHKW Wärmetauscher

Nachdem Generator und Motor fest mit dem Rahmen verbunden sind, ist die Installation der Wärmetauscher an der Reihe.

Um sich in die Thematik einzuarbeiten, lesen sie bitte folgende Essays:

Abgas Wärmetauscher

Spezifikation:

Der von uns gelieferte Abgaswärmetauscher ist ein Rohrbündeltauscher made in Germany.

Der Abgasstrom des Verbrennungsmotors wird im Abgaswärmetauscher durch eine große Anzahl von dünnen Rohren geführt. Dort wird dem Abgas die Wärme entzogen. Das Wasser umspült in mehreren Stufen die abgasführenden Rohre. Dadurch ergibt sich eine effektive Übertragung der Wärme.

Der Tauscher ist für den Betrieb an Diesel- oder Pflanzenölmotoren konzipiert.

Der Abgaswärmetauscher wird für seinen speziellen Einsatzzweck berechnet und komplett aus Edelstahl gefertigt. Die benötigten Befestigungslaschen setzten wir nach ihren Wünschen.

Material: V4A Edelstahl 1.4541 und 1.4571

Anschluss des Rauchrohres 2" (60mm), 1,5" (48mm), 1 1/4"(42mm)

Wasseranschluss 1"

Länge abhängig von Motortyp

Flanschbefestigung: 8 Edelstahl Schrauben

Art. Nr.	Für Leistungen an der Welle in KW	Gewicht in Kg
50502	von ca. 3 bis ca. 5,5	max. 9
50504	von ca. 7,5 bis ca. 15	max. 13
Auf Anfrage	bis max 150kW	max. 95

Die genauen Abmessungen, vor allem die Länge ergeben sich erst nach der Berechnung.

Bitte fragen Sie Abgaswärmetauscher bis 150Kw an.

Berechnung:

Für die Berechnung benötigen wir folgende Angaben:

Motortyp

Zylinderzahl

Generatorleistung

Durchmesser des Abgas-Auslass

Lieferumfang:

Grundsätzlich ist das Aussehen des Abgaswärmetauschers wie auf dem Bild. Sie unterscheiden sich optisch lediglich durch die Länge und den Abgasanschluss Sonderlösungen wie z.B. ein 90° Bogen am Abgaseingang sind ohne weiteres durchführbar.

1 Abgaswärmetauscher nach Bestelldaten

1 Reinigungsbürste

2 Flanschdichtungen

Edelstahl Schrauben

Lieferzeit 10 Tage.

Motor-Wärmetauscher

Spezifikation:

Plattenwärmetauscher sind die ideale Lösung zur Abnahme der Wärme am Verbrennungsmotor. Wir bieten ihnen ein Qualitätsprodukt mit 2 jähriger Garantie an.

Wenn man von der ca. Formel ausgeht, das die Wärmeleistung doppelt so groß ist, wie die abgegebene Elektrische Leistung und das sich die Wärme ca. 50 / 50 auf Abwärme und Motorwärme aufteilt, dann muss über den Plattenwärmetauscher ungefähr so viel Wärme übertragen werden, wie der Generator an Leistung hat.

Plattenmaterial: Edelstahl 1.4404

Anschluss: 1" ( 3/4" auf Wunsch )

Lot: Kupfer

Maximaler Betriebsdruck: 30bar

Maximale Betriebstemperatur: +- 195°C

Made in Germany

1 Bedienungs und Wartungsanleitung

Art. Nr.	Für Leistungen an der Welle in KW	Gewicht in Kg
20210	3,5	1,7
20214	5,5	1,9
20214	7,5	1,9
20220	11	2,3
20224	15	2,5

Lieferumfang:

1 Plattenwärmetauscher nach Bestelldaten

Zubehör

Für weitere Informationen zu den Artikeln, klicken sie bitte das entsprechende Bild an.

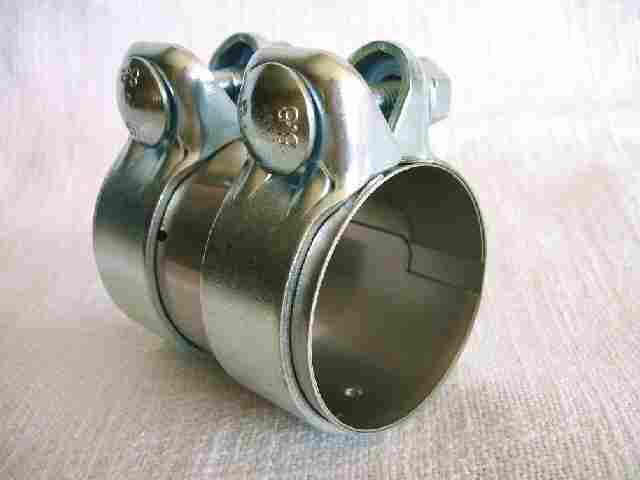

Rohrschelle speziell für unsere Abgaswärmetauscher
Art.Nr. : 20253 Art.Nr. : 20353 Art.Nr. : 20355

Für einen stabilen Übergang vom Abgaswärmetauscher zum Abgasauslas bietet sich diese Rohrschelle an.

Wasser-Pumpe 1" von Halm
Art.Nr. : 50510

Um die Wärme zu transportieren brauchen sie eine Pumpe mit hoher Lebensdauer. Wir bieten eine Qualitätspumpe mit Überwurfverschraubungen auf 1".

Reinigungsbürste 850mm
Art.Nr. : 20301

Um die Funktion des Abgaswärmetauschers aufrecht zu erhalten, muss derselbe von Zeit zu Zeit gereinigt werden.

Weitere Informationen, Fragen oder Bestellungen

Weitere interessante Informationen über Blockheizkraftwerke finden sie unten unter "Hintergrundwissen".

Wie BHKWs gefördert werden finden sie unten unter "Förderungsmaßnahmen".

Tätigen sie auch ihre Bestellung oder Anfrage ganz unkonventionell unter "Kontakt".
